2017年6月19日 (月)

デジタルギャラリーに土器の画像三点が加わりました。

デジタルギャラリー
http://www.imeasure.co.jp/ortho/gallery.html

Doki

土器2
土器3
http://www.imeasure.co.jp/ortho/gallery/gallery11.html

この画像は、株式会社 シン技術コンサル様に納入、稼働中の1号機を用いて得た画像です。
光学解像度:300ppi(11.8pixel/mm)

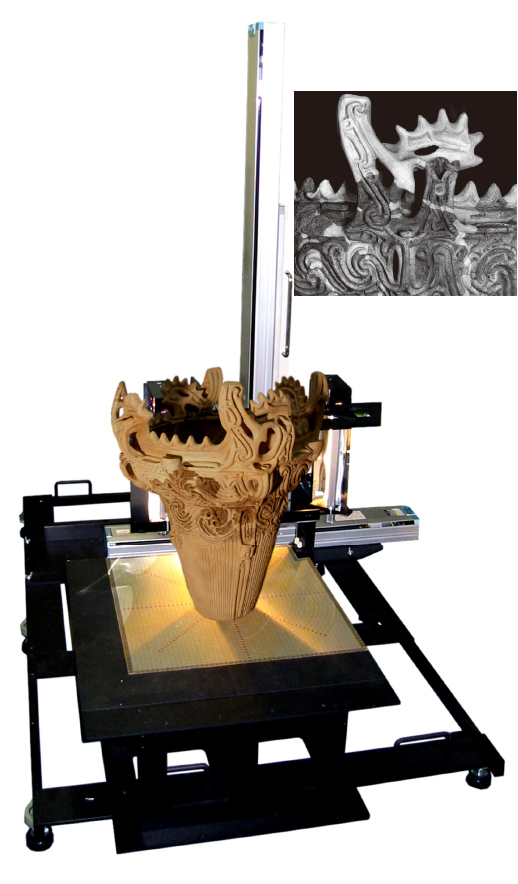

スタンド型であり、土器を撮影台に立てたままで非接触撮影することができます。
水平方向にレンズ+カメラユニットが前後して合焦(ピントが合う)します。

株式会社 シン技術コンサル様 オルソスキャナ仕様:
・光学解像度:512ppi(20pixel/mm) ※レンズの設計値
・被写体寸法:Φ50mm ×H1000mm

2017年6月12日 (月)

さてと ICCプロファイルでも作りましょうか

I1scanner

久しぶりに 色再現をやっています。

EPSON  イメージスキャナ GT-X980 を買うと タダで付いてくる

X-Rite の 『 i1Scanner 』 を使って ICC プロファイルを作っています。

昔はコレ単体がモナコカラーって名で売ってました。

3万円くらいしていましたよね。

スキャナにプロファイルメーカーが標準添付されてんですからね。

スゴイ時代です。

プロファイルを作るには、ご存じの通り、

(1)使用するカラーチャートのパッチごとの測色値

 (X,Y,Z か L,a,b)

(2)カラーチャートのイメージスキャナでスキャンした値

 (R,G,B)

の両方が必要ですよね。

i1Scanner は実際にやってみると、かなり簡単で、

200ppiフルカラースキャン画像をアプリに放り込んで、

カラーチャートの4角のマーカーを手動でマウスでクリックして、

(1)のデータファイルを探して選択すると、

あとは自動でプロファイルが生成されます。

超、簡単でした。

・・・

で、まずは基本的なチェック作業です。

出来上がったICCプロファイルを使って、

ICCプロファイルを作るために使用したカラーチャートのスキャン画像本体を

 RGB から Lab に変換

してみる。

当然、(1)の測色値とピッタリ一致するはずです。

だって、変動要因は殆どないんだから。

もし変動要因があるとすれば、(1)の測色値。

これは、ロット毎の管理なので1日1枚しか測定していない。

私が購入した手元のチャートの色を計測した訳では無い。

・・・

Adobe RGB の色空間で、

スキャナのICCプロファイルを使って、

変換して、その画像のLab値を計測する。

もちろん、絶対値を比較しますので、変換モードは

Absolute「絶対的な色域は維持」ですね。

さて、カラーパッチの色再現、ΔE(Lab)が1未満にならないとしたら、

その要因は何なんでしょうかね。

わくわくする夜です。



2017年6月 8日 (木)

最大表示色 約10.7億色 とは

「 最大表示色 約10.7億色 」
の意味は、
cubit root(10.7億) = 1022.8
つまり、2^10bit = 1024 の三色(RGB)ってことですね。
正確には、
1024^3= 10億 7374万 1824 色
ーーーーー

その昔、
 8色ディスプレイがアタリマエだった頃に、
16色ディスプレイになった! と自慢していた時代があった。
(1986年くらいだったろうか)

その時に登場した 『 1670万色 』 という途方もない数字は キラキラと眩しかった。
あれは、ようするに 1色あたり、256階調(0,1,2,...,254,255) のRGBという意味で、
ビット数としては、
 8bit + 8bit + 8bit =24bitColorという意味だったんだよね。

256階調の赤 x 256階調の緑  x 256階調の青  = 16,777,216色

今度のは、

 10bit + 10bit + 10bit =30bitColorという意味だね。

1024階調の赤 x 1024階調の緑  x 1024階調の青  =  10億7374万1824 色
ブルゾンもびっくりな色数だ。

〜〜〜〜♪

続きを読む "最大表示色 約10.7億色 とは" »
